Vytápění a chlazení chytré elektroinstalace EATON xComfort
Přehled možností, doporučení a praktického využití systému chytré elektroinstalace EATON xComfort.
V této části projdeme
- Zónové řízení vytápění a chlazení
- Kam doporučit xComfort Bridge?
- Doporučení a úspory
- Jaké systémy vytápění a chlazení xComfort zvládne?
- RF xComfort Bridge
Zónové řízení vytápění a chlazení
Zónové řízení vytápění a chlazení chytré elektroinstalace xComfort znamená, že každá vytápěná nebo chlazená místnost – zóna – je řízena samostatně.

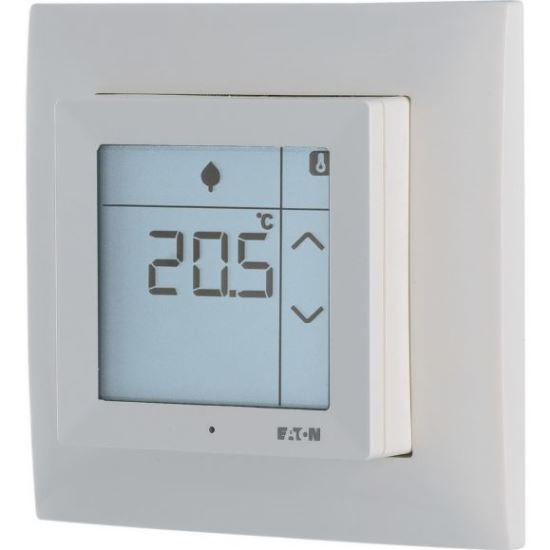

Pro dosažení maximálních úspor se do jednotlivých zón instalují bezdrátové dotykové termostaty xComfort napájené buď bateriemi, nebo centrálně 12 - 24V, které měří prostorovou teplotu a vlhkost. Mohou navíc pracovat s teplotním podlahovým senzorem, nebo s teplotním senzorem, jako externím měřením teploty, například v jiné místnosti. Disponují až dvěma programovatelnými dotykovými tlačítky využitelnými i pro ovládání světel či stínění, nebo jakéhokoliv jiného zařízení systému xComfort.

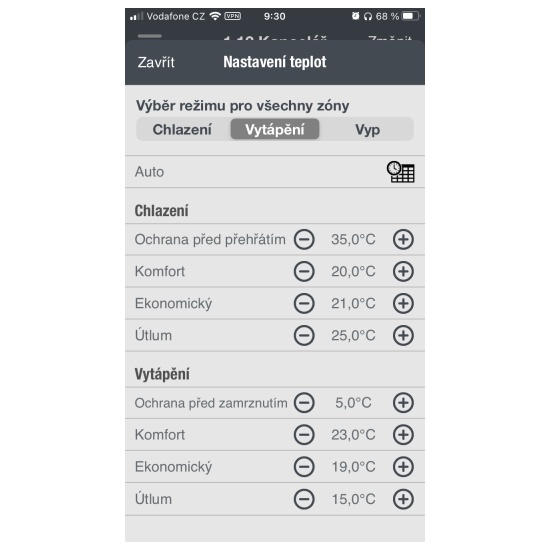

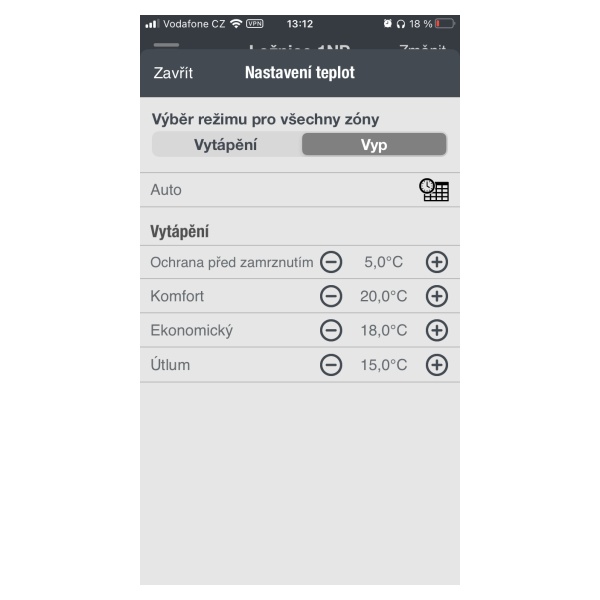

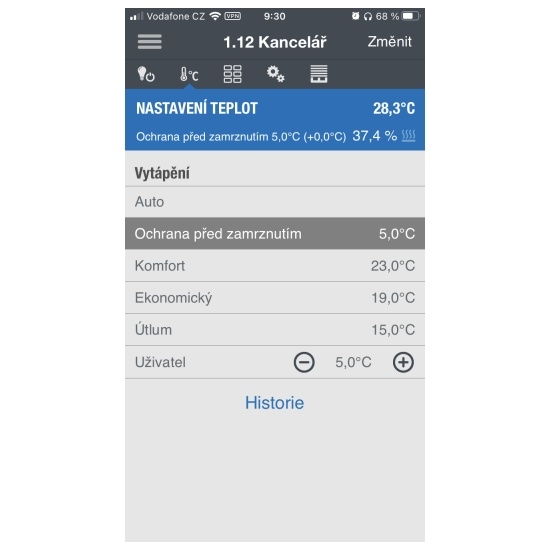

Řídicí jednotka xComfort Bridge porovnává aktuální a požadovanou teplotu a podle zvoleného režimu (Automatický, Komfort, Ekonomický, Ochrana proti zamrznutí, Uživatel) řídí topení nebo chlazení v každé zóně samostatně.
Kam doporučit xComfort Bridge?
Pro byty, menší domy, nebo rekreační objekty s řízením vytápění, chlazení, osvětlení a zastínění je xComfort Bridge ideální volbou.
Pro rodinné domy a firemní objekty, kde chcete pokročilou logiku, automatizaci a integraci dalších technologií, je základem xComfort Bridge. Celý tento systém pak pomocí naší aplikace Rozšiřující licence Home Assistant pro xComfort Bridge integrujeme do otevřeného systému Home Assistant, kde se všechny technologie spojí do jednoho systému.
Základem pro veškeré automatizace je mít všechny technologie v jednom společném systému, který dokáže vzájemně vyhodnocovat jejich stavy a podle nich automaticky řídit celý objekt. Home Assistant tak může propojit například osvětlení, vytápění, stínění, fotovoltaiku, bateriové úložiště, nabíjení elektromobilu, klimatizaci, zabezpečení, kamerový systém, zavlažování nebo měření spotřeby energií.
Jednotlivé technologie potom nepracují odděleně, ale vzájemně spolu komunikují a reagují jedna na druhou. Systém může například podle výroby fotovoltaiky, stavu baterie, aktuální ceny elektřiny, počasí, venkovní teploty nebo přítomnosti osob automaticky rozhodovat, kdy zapnout ohřev vody, vytápění, nabíjení elektromobilu, stáhnout žaluzie nebo omezit spotřebu.
Výsledkem je jeden centrální systém pro řízení celého domu nebo firmy, který zvyšuje komfort, umožňuje efektivně využívat vyrobenou energii a především vytváří skutečný energetický management objektu.
Doporučení a úspory
Správně navržené zónové řízení vytápění může přinést významnou úsporu energie, v závislosti na typu objektu, způsobu vytápění a jeho provozu. V praxi lze při vhodném nastavení dosáhnout úspor přibližně 15–30 %, zejména díky možnosti udržovat v jednotlivých místnostech rozdílné teploty a vytápět je pouze v době, kdy je to skutečně potřeba.
Častou chybou je použití jednoho prostorového termostatu pro celý objekt. Jednotlivé místnosti však mají rozdílné tepelné ztráty, velikost, orientaci i způsob využití. Výsledkem proto může být přetápění některých místností a nedostatečné vytápění jiných.
Při kombinaci tepelného čerpadla se zónovým řízením xComfort je nutné použít akumulační nádobu a správně navrhnout hydraulické zapojení systému.
Zónová regulace xComfort ovládá jednotlivé topné okruhy podle skutečných požadavků jednotlivých místností. Může tedy nastat situace, kdy většina zón dosáhne požadované teploty a příslušné topné okruhy se uzavřou nebo výrazně omezí svůj průtok. Pokud například zůstane aktivní pouze jedna zóna s ventilem otevřeným na 20 %, nemusí být celkový průtok topnou soustavou dostatečný pro splnění minimálního průtoku požadovaného tepelným čerpadlem.
Tepelné čerpadlo totiž pro svůj správný a bezpečný provoz vyžaduje určitý minimální průtok topné vody. Problém tedy nemusí nastat pouze při úplném uzavření všech topných okruhů – k nedostatečnému průtoku může dojít již v okamžiku, kdy je otevřeno příliš málo zón, nebo jsou jejich ventily otevřeny pouze částečně. V takovém případě může dojít k provozní poruše a tepelnému čerpadlu může být vyhlášen chybový stav z důvodu nedostatečného průtoku.
Akumulační nádoba proto hydraulicky odděluje okruh tepelného čerpadla od jednotlivých topných zón a zajišťuje potřebný průtok a dostatečný objem topné vody nezávisle na tom, kolik zón je právě otevřených a na jakou hodnotu jsou jejich ventily nastaveny. Tepelné čerpadlo tak může pracovat ve správných provozních podmínkách, zatímco xComfort nezávisle reguluje množství tepla dodávaného do jednotlivých místností.
xComfort následně podle požadavků jednotlivých místností ovládá zónové ventily a oběhové čerpadlo sekundárního topného okruhu. Pokud žádná zóna teplo nepožaduje, mohou být všechny okruhy uzavřeny a oběhové čerpadlo zónového vytápění vypnuto, aniž by tím byl ohrožen správný provoz tepelného čerpadla.
Pro dosažení maximální efektivity doporučujeme propojit také další technologie objektu – například rekuperaci, fotovoltaickou elektrárnu, bateriové úložiště nebo nabíjení elektromobilu – prostřednictvím komunikačních rozhraní, jako je například Modbus TCP/RTU. Pro technologie komunikující protokolem Modbus, nebo při řízení DALI osvětlení využíváme naše zařízení Controller CB02.
Všechny technologie následně propojíme do jednoho nadřazeného systému Home Assistant. Ten umožní vytvářet společné automatizace a řídit celý objekt podle aktuální výroby FVE, stavu baterie, ceny elektřiny, počasí, požadavků jednotlivých místností a dalších provozních podmínek.
Jaké systémy vytápění a chlazení xComfort zvládne?
Systém xComfort umožňuje řídit prakticky všechny běžné způsoby vytápění a chlazení v rodinných domech i komerčních objektech. Podporuje teplovodní, elektrické i kombinované systémy a umožňuje jejich rozdělení do samostatně regulovaných zón.
Pomocí xComfort lze řídit například:
-
teplovodní podlahové vytápění
-
radiátorové vytápění
-
elektrické podlahové vytápění
-
elektrické přímotopy a topné panely
-
stropní vytápění a chlazení
-
fan-coilové jednotky
-
klimatizaci
-
rekuperaci a řízené větrání

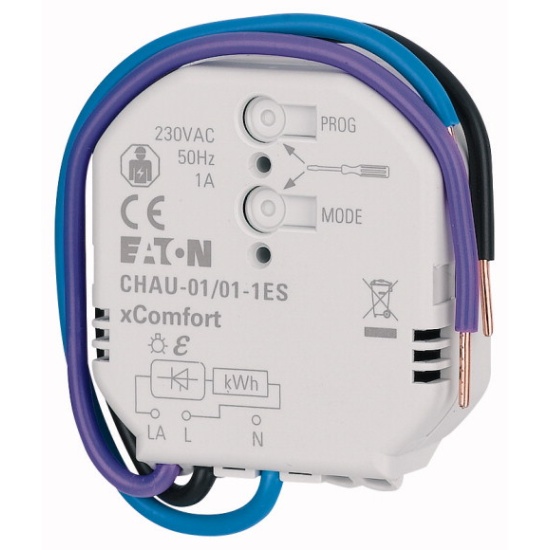

U teplovodního podlahového vytápění jsou jednotlivé topné okruhy regulovány pomocí termoelektrických ventilů v podlahovém rozdělovači. Jedná se o termoelektrickou hlavici vytápění 230 V (CHVZ-01/04). Jedna hlavice ovládá jeden okruh podlahového teplovodního vytápění. RF Vytápěcí aktor PWM 1A tichý (CHAU-01/01-1ES) pak ovládá tuto termoelektrickou hlavici. Pokud má velká zóna více okruhů vytápěcí aktor ovládá více termoelektrických hlavic najednou. Jeden vytápěcí aktor spolu s termoelektrickou hlavicí, nebo více hlavicemi a RF dotykovým pokojovým termostatem tvoří jednu vytápěcí zónu. Každá zóna - místnost tak může mít vlastní požadovanou teplotu a systém xComfort podle aktuální potřeby plynule řídí otevření příslušného ventilu, nebo ventilů.

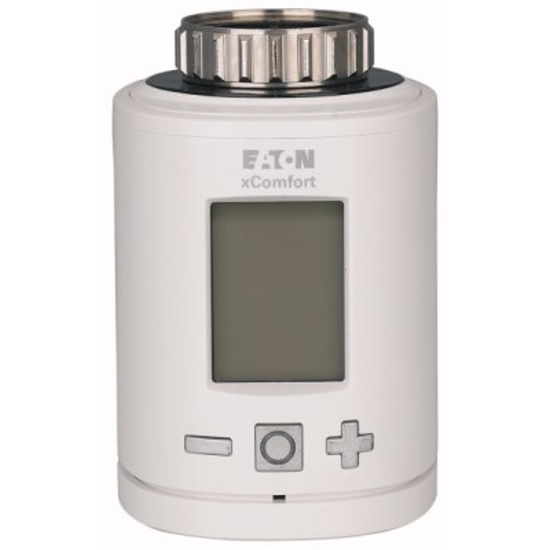

U radiátorového vytápění lze použít xComfort RF hlavice bateriové s motorickým pohonem, které umožňují samostatně regulovat jednotlivé radiátory, nebo celé místnosti. Pokud má zóna více radiátorů, pak se na každý použije jedna RF bateriová hlavice. U více radiátorů je pak doporučeno v dané zóně použít i RF dotykový pokojový termostat, aby se odstranila nepřesnost měření teploty RF bateriovými hlavicemi, které mohou být ovlivněny umístěním, netěsností oken a podobnými vlivy.
Elektrické podlahové vytápění, přímotopy a další elektrické topné systémy jsou řízeny prostřednictvím příslušných spínacích nebo vytápěcích aktorů xComfort podle požadované teploty v jednotlivých zónách. Jedná se o vytápěcí aktory 10 A (CHAU-01/01-10E) nebo 16 A (CHAU-01/01-16E) pro elektrické podlahové vytápění, které disponují i měřením spotřeby. Tyto vytápěcí aktory lze použít i pro přímotopy, nebo další elektrické topné systémy. Systém xComfort má k dispozici též RF přenosnou zásuvku s vytápěcím aktorem 12 A a měřením spotřeby (CHAP-01/E5-12E). Vytápěcí zónu pak tvoří spínací, nebo vytápěcí aktor, nebo aktory a RF dotykový pokojový termostat.
Díky vynikající škálovatelnosti systému xComfort lze v místě instalace kombinovat různé způsoby vytápění a chlazení a každou místnost řídit samostatně podle její skutečné potřeby.
RF xComfort Bridge

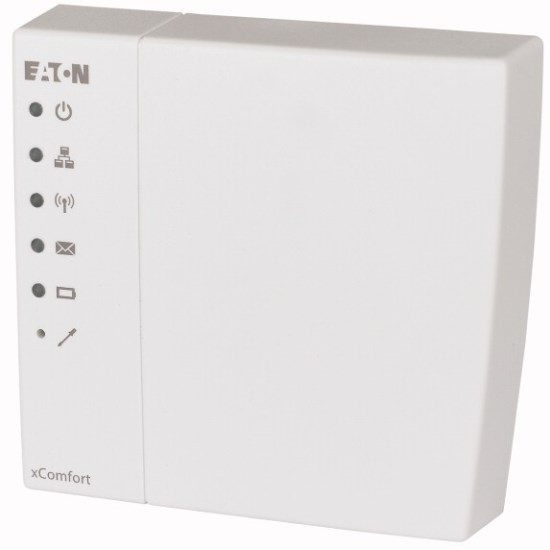

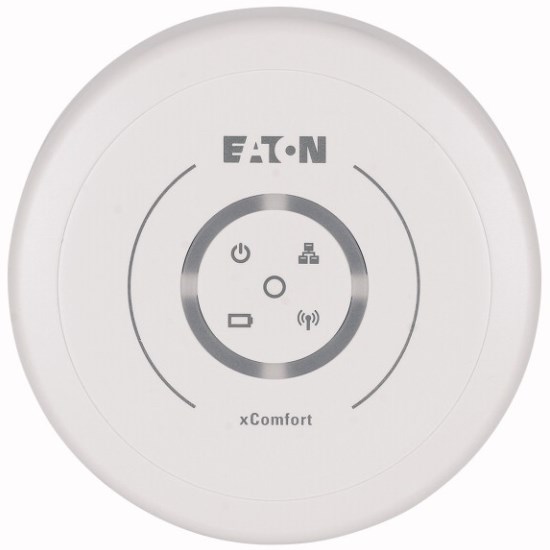

RF xComfort Bridge je centrálním řídicím prvkem systému xComfort, který nahradil původní řídící jednotku Smart Manager. Propojuje jednotlivé bezdrátové prvky instalace v systému xComfort a umožňuje jejich společné řízení a automatizaci.

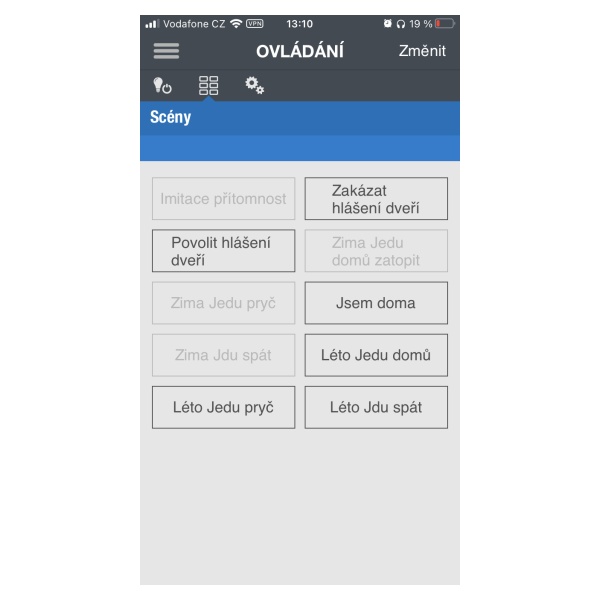

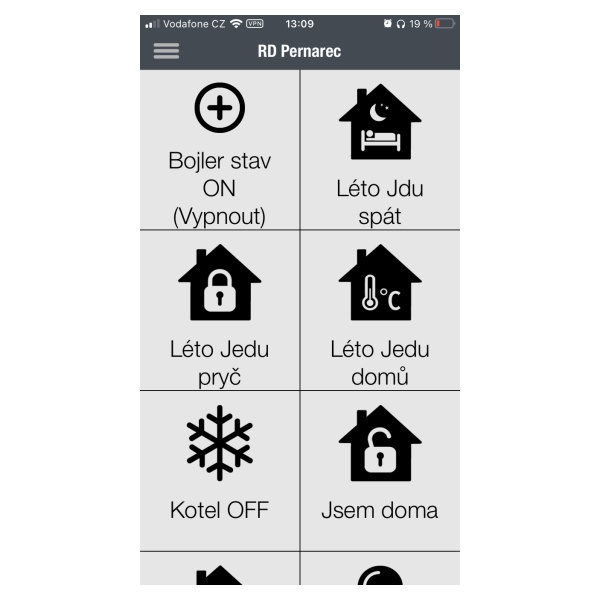

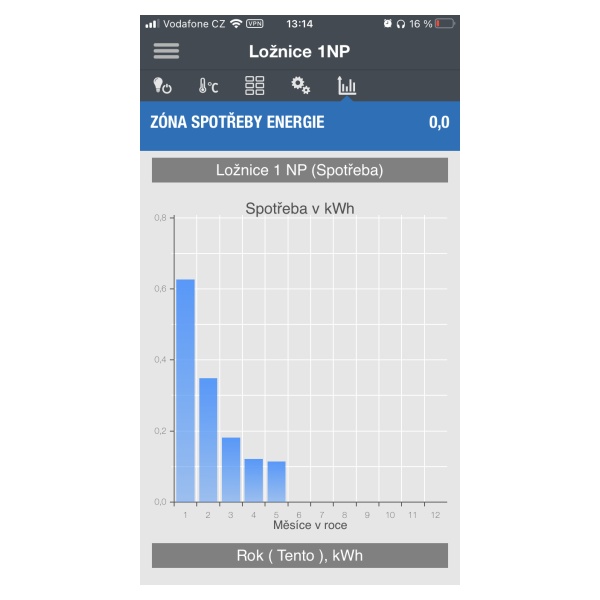

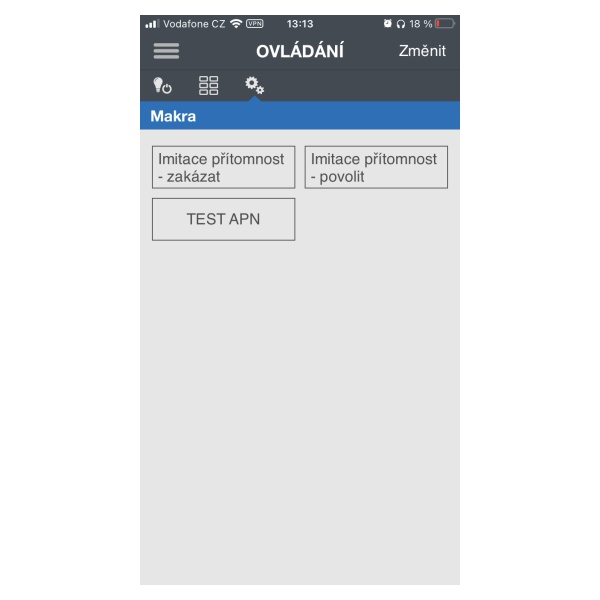

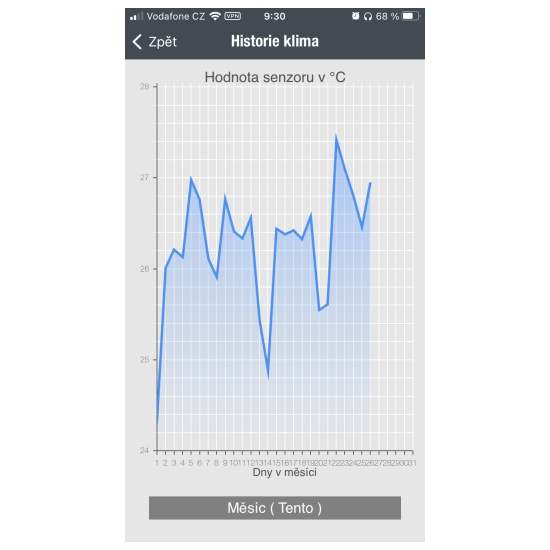

Systém lze pohodlně ovládat prostřednictvím mobilního telefonu, nebo tabletu, nebo pomocí podporovaných hlasových asistentů. Uživatel tak může z jednoho místa ovládat například osvětlení, vytápění, stínění a další zařízení připojené k systému xComfort.
xComfort Bridge se připojuje k domácí nebo firemní síti prostřednictvím LAN a umožňuje také vzdálený přístup přes internet. Přístup prostřednictvím cloudových služeb Eaton je bez dalších pravidelných poplatků.
Rozšířením systému o Home Assistant získáte možnost propojit systém xComfort s dalšími technologiemi v domě nebo firemním objektu a vytvořit tak jeden centrální systém pro řízení celé budovy. Do společného systému lze integrovat například fotovoltaickou elektrárnu, tepelné čerpadlo, rekuperaci, klimatizaci, nabíjení elektromobilu, zabezpečení, kamerový systém, zavlažování nebo měření a řízení spotřeby energií. V systému Home Assistant lze propojit starší instalace se Smart Managerem s novou instalací xComfort Bridge, nebo více těchto instalací a jejich kombinací.
Home Assistant umožňuje vytvářet pokročilé automatizace napříč jednotlivými technologiemi, které samotný xComfort nemůže realizovat. Systém tak může reagovat například na výrobu FVE, stav baterie, aktuální cenu elektřiny, počasí, přítomnost osob nebo aktuální spotřebu objektu.
Spojením xComfort Bridge a Home Assistant pomocí naší aplikace Rozšiřující licence Home Assistant pro xComfort Bridge vzniká komplexní řešení chytrého domu nebo firemního objektu, které umožňuje propojit jednotlivé technologie do jednoho systému, vytvářet pokročilé automatizace a realizovat efektivní energetický management.
Aplikace Eaton xComfort Smart Home a Eaton xComfort Bridge jsou zdarma a dostupné pro Android i iOS.
