Controller CB02 - Digitální I/O vstupy a výstupy

Technické informace, možnosti integrace a praktické postupy pro zařízení Controller CB02.

V této části projdeme

  1. Parametry digitálních I/O
  2. Vstupy – aktivace
  3. Výstupy – zatížení a ochrana
  4. Indikace stavu (LED)
  5. Schémata a fotografie
  6. Důležité upozornění pro relé/stykače

Digitální I/O vstupy a výstupy zařízení Controller CB02 – LAN / LAN + RF

  • Controller CB02 má k dispozici 8 digitálních konfigurovatelných vstupů nebo výstupů. Každý kanál lze nastavit jako vstup nebo výstup ve webovém rozhraní.
  • Jednotlivé kanály 1–8 jsou zapojeny proti svorce 0 V.

Vstupy – aktivace

Vstupy: Aktivují se napětím 10–24 V DC. Pokud je Controller CB02 napájen DC 12–24 V, lze toto napětí využít i pro spínání vstupů.

Výstupy – zatížení a ochrana

Výstupy: Spínají vůči potenciálu 0 V a mohou být zatíženy proudem do 250 mA. Každý výstup je chráněn tepelnou vratnou pojistkou.

Indikace stavu (LED)

Funkčnost každého vstupu i výstupu je aktivní až po jeho konfiguraci a je indikována červenou LED diodou.

Schémata a fotografie

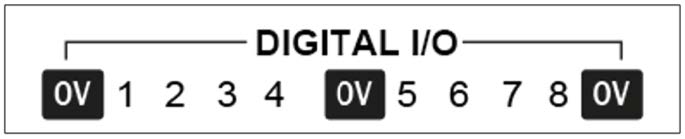

Označení digitálních I/O rozhraní Controlleru CB02
Označení rozhraní DIGITAL I/O
Controller CB02 – pohled na svorky a rozhraní
Controller CB02 – svorky a rozhraní
Detail digitálních I/O svorek Controlleru CB02
Detail svorek DIGITAL I/O

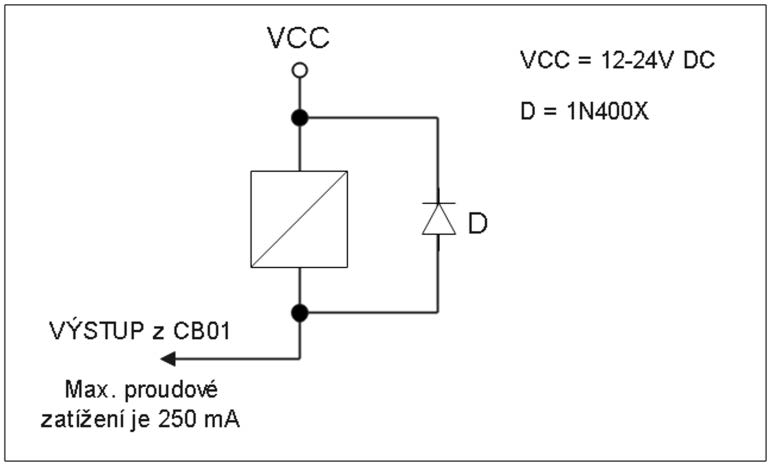

Doporučené zapojení digitálních vstupů a výstupů Controlleru CB02
Doporučené zapojení

Důležité upozornění pro připojení relé a stykačů

Připojení relé nebo stykače na výstup Controlleru CB02: Důležité! Paralelně k cívce relé či stykače, které mají být ovládány, musí být zapojena antiparalelně dioda 1N400x – zajišťuje ochranu výstupu proti napěťovým špičkám.
