EATON xComfort

Chytrá elektroinstalace xComfort

Bezdrátové řízení osvětlení, stínění, vytápění a dalších technologií bez zbytečného bourání.

Řízení technologií systémem chytré elektroinstalace EATON xComfort

Přehled možností, doporučení a praktického využití systému chytré elektroinstalace EATON xComfort.

V této části projdeme

  1. Vývoj nové technologie
  2. Co nabízí Controller CB02
  3. Hlavní přednosti
  4. Co lze integrovat
  5. Co ještě nabízíme
  6. Příklad integrace fotovoltaiky SOLAX do systému xComfort se Smart Managerem

Vývoj nové technologie

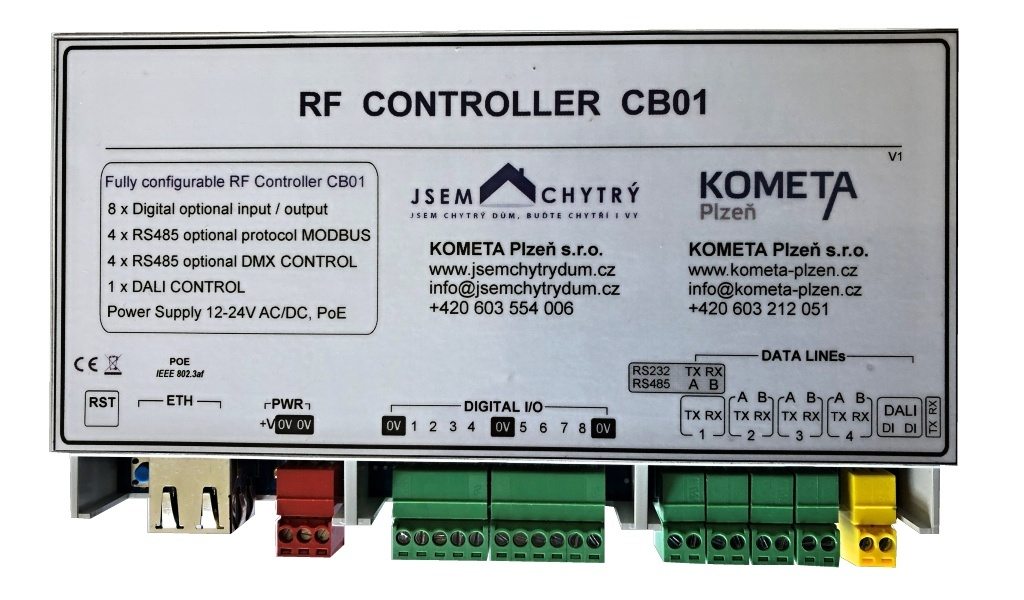

Naše firma vyvinula zařízení RF Controller CB01. V současné době jsme na základě dalšího vývoje uvedli na trh jeho nástupce Controller CB02. Toto zařízení umožňuje připojení systémů jiných výrobců k systému chytré elektroinstalace EATON xComfort. Připojením a naprogramováním se funkce jiných výrobců integrují do systému xComfort. Jedná se zejména o tepelná čerpadla, rekuperace, klimatizace, fotovoltaiky, zabezpečovací systémy, GSM moduly, relé EATON easy4 a další.
Integrovali jsme také řízení osvětlení přes protokoly DALI (s podporou DT8) a DMX. Controller CB02 umí integrovat hudební systém SONOS, díky němuž můžete mít oblíbenou hudbu kdekoli a zároveň využít hlášení systému xComfort v tomto systému. Dále jsme integrovali hotelový a restaurační informační systém AGNIS a připravujeme další novinky, například komunikaci s xComfort Bridge.

25. 8. 2024 – Aktualizace

Dokončili jsme v Controlleru CB02 integraci spotového trhu. V rozhraní CB02 byla vytvořena nová záložka OTE, do které CB02 načítá ceny „Denního trhu“ centrálního systému operátora trhu CS OTE.

CB02 – Záložka OTE – tabulka denních cen

V horní části je datum a čas a údaj o čase posledního načtení dat z CS OTE. Data se načítají denně. Controller CB02 po vytvoření příslušného záznamu přenáší do Smart Manageru aktuální cenu probíhající hodiny v Kč za 1 MWh. V záznamu lze hodnotu dělit 1000 pro získání ceny za kWh.

CB02 – Záložka OTE – detail záznamu

Co nabízí Controller CB02

Controller CB02 má tyto možnosti připojení:

  • 1 modifikovatelný LAN vstup
    • nezávislá linka RJ45: protokol MODBUS TCP, hudební systém SONOS, webové rozhraní RF Controlleru, přímá komunikace po LAN se Smart Managerem
  • 8 modifikovatelných digitálních vstupů nebo výstupů
    • nezávislé vstupy nebo výstupy
    • funkce je konfigurovatelná ve webovém rozhraní
  • 4 modifikovatelné, na sobě nezávislé linky RS-485
    • nezávislé linky RS-485 pro MODBUS
    • nezávislé linky RS-485 pro řízení DMX
    • nebo jejich kombinace změnou konfigurace ve webovém rozhraní
  • 1 modifikovatelná linka pro řízení DALI
    • Toolkits – skener pro vyhledávání zařízení na linkách
    • Hudební systém SONOS
    • Hotelový a restaurační informační systém AGNIS

Hlavní přednosti

  • Aktualizace firmware na základě požadavků – integrace nových zařízení
  • Volba AUTO DHCP nebo pevné IP; možnost volby portu
  • Restart, reset IP a portu, reset hesla uživatele
  • Kompletní reset do výrobního nastavení
  • Záloha konfigurace i záznamů
  • Obnova konfigurace a záznamů; přihrávání dalších záznamů ke stávajícím
  • Upgrade firmware přes internet
  • Detekce funkčnosti výstupů – LED diody
  • Detekce funkčnosti systému – LED dioda
  • Možnost vzdáleného restartu
  • Napájení 12–24 V AC/DC nebo PoE IEEE 802.3af (min. 44 V DC a 350 mA)
  • Obousměrná komunikace (řízení, teploty, stavy, události)
  • Možnost vytvoření až 99 záznamů

Co lze integrovat

Je možné integrovat jakékoliv zařízení, které komunikuje standardním protokolem MODBUS. Důležité je mít k dispozici dokumentaci k protokolu integrovaného zařízení. Lze integrovat tepelná čerpadla, klimatizace, rekuperace, fotovoltaiky a další zařízení pracující na protokolu MODBUS TCP nebo MODBUS RS-485. Dále lze integrovat řízení osvětlení DALI a DMX. Konfigurace připojených zařízení se provádí ve webovém rozhraní Controlleru CB02, který následně komunikuje po LAN síti přímo s řídicí jednotkou Smart Manager.

Co ještě nabízíme

  • Školení montážních firem a partnerů v rámci systému EATON xComfort
  • Plnou technickou podporu
  • Možnost programování a integrace vzdáleně nebo na klíč

Příklad integrace fotovoltaiky SOLAX do systému xComfort se Smart Managerem

Schéma integrace fotovoltaiky SOLAX do systému xComfort se Smart Managerem
