Technické informace, možnosti integrace a praktické postupy pro zařízení Controller CB02.

V této části projdeme

  1. Základní přehled
  2. Controller CB02 – záložka „OTE“
  3. CB02 – tvorba záznamů (Main)
  4. Smart Manager – virtuální markery a zóny

Základní přehled

Spotová cena elektřiny (také „spot“) je momentální cena, za kterou lze elektřinu odebrat právě teď. Během dne se mění podle vztahu nabídky a poptávky – jiná může být v 8 ráno a jiná ve 14 hodin.

Operátor trhu s elektřinou (OTE) je státní akciová společnost zajišťující fungování energetického trhu. V ceně elektřiny je zahrnut malý poplatek na jeho provoz.

Výsledky denního trhu najdete zde: Výsledky denního trhu ČR

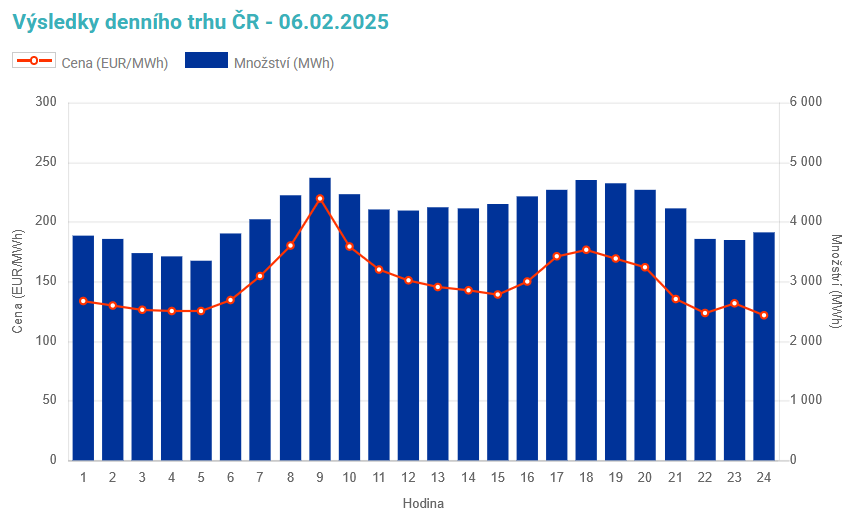

Ukázka stránky Výsledky denního trhu na webu OTE
Ukázka stránky „Výsledky denního trhu“ na webu OTE

Controller CB02 každý den stahuje cenu elektrické energie pro každou hodinu v Kč/MWh. Po instalaci „Rozšiřující licence OTE pro Controller CB02“ uvidíte data v menu na záložce OTE.

Controller CB02 – záložka „OTE“

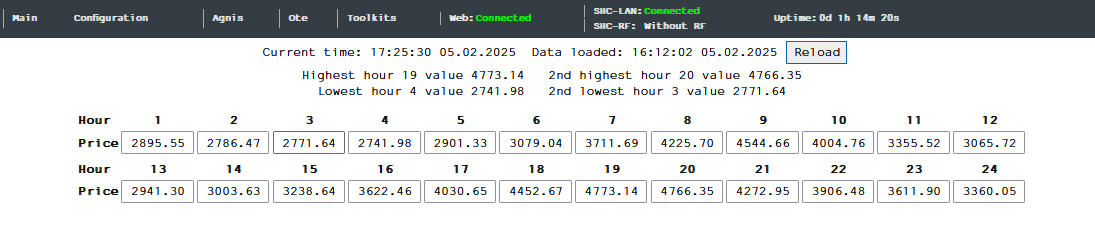

Záložka OTE v rozhraní Controlleru CB02
Záložka „OTE“ v rozhraní Controlleru CB02

Legenda:

Current time: 17:30:01 05.02.2025 aktuální čas a datum
Data loaded: 16:12:02 05.02.2025 čas a datum posledního stažení dat z OTE
Reload: Tlačítko po stisku dojde do 1 minuty ke stažení dat z OTE
Highest hour: 19 číslo první nejdražší hodiny dne
Highest hour value: 4773.14 cena 1. nejdražší hodiny (Kč/MWh bez DPH)
2nd highest hour: 20 číslo druhé nejdražší hodiny dne
2nd highest value: 4766.35 cena 2. nejdražší hodiny (Kč/MWh bez DPH)
Lowest hour: 4 číslo první nejlevnější hodiny dne
Lowest hour value: 2741.98 cena 1. nejlevnější hodiny (Kč/MWh bez DPH)
2nd lowest hour: 3 číslo druhé nejlevnější hodiny dne
2nd lowest value: 2771.64 cena 2. nejlevnější hodiny (Kč/MWh bez DPH)

Hodina č. 1 je 00:01–01:00. Pokud je první nejlevnější hodina označena číslem 4, jde o čas 03:01–04:00. V ukázce byste tedy bojler nebo nabíjení EV plánovali na hodiny 4 a 3 (02:01–04:00).

Ne vždy jdou dvě nejlevnější hodiny za sebou. Controller CB02 proto zajišťuje:

  • záznam a zpřístupnění ceny aktuální hodiny,
  • záznam čísla a ceny 1. nejlevnější hodiny + možnost poslat sepnutí do Smart Manageru v době této hodiny,
  • záznam čísla a ceny 2. nejlevnější hodiny + možnost poslat sepnutí do Smart Manageru v době této hodiny,
  • totéž pro 1. a 2. nejdražší hodinu (využitelné např. pro prodej z baterie FVE).

Můžete přidat podmínky, např. „Cena v 1. a 2. nejlevnější hodině nesmí přesáhnout 3000 Kč/MWh bez DPH“ a podle prahů skládat více automatik (např. ≤2500; 2500–3000; 3000–3500). V makrech zajistíte, že se vždy spustí jen jedna větev a ostatní se zakážou. Nezapomeňte na možnost přepnutí do ručního režimu.

Controller CB02 – záložka „Main“ (tvorba záznamů pro OTE)

Vytváření záznamů pro funkce OTE:

  • Na záložce Main klikněte na Add new entry.
Tlačítko Add new entry v Controlleru CB02
Vytvoření nového záznamu
  • Nový záznam rozbalte klikem na +.

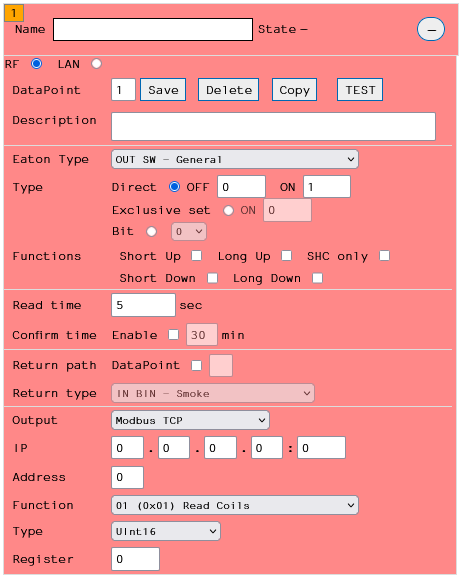

Rozbalený nový záznam – konfigurace
Rozbalený záznam – základní konfigurace
  • Přepněte záznam na komunikaci LAN.
  • Protože zobrazujeme analogovou hodnotu, v části Eaton Type zvolte IN AN – Analog.
  • V Output vyberte OTE.
  • V Type zvolte Lowest – hour number (číslo 1. nejlevnější hodiny dne).
  • Vyplňte Name a Description.

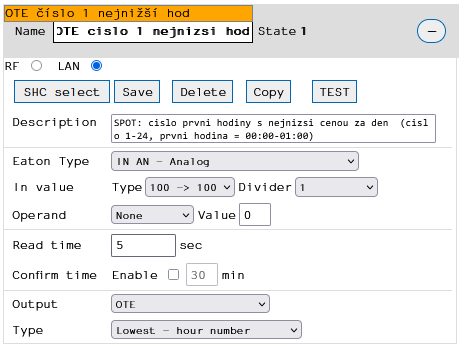

Záznam OTE – číslo 1. nejlevnější hodiny
Analogový záznam – číslo 1. nejlevnější hodiny

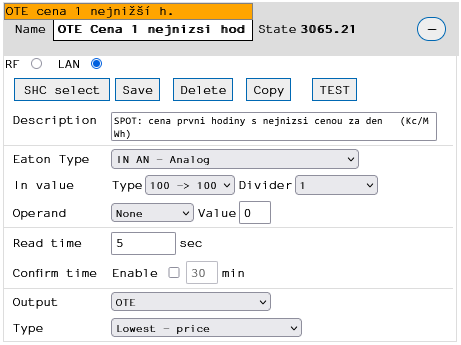

  • Vytvořte další analogový záznam a v Type vyberte Lowest price (cena 1. nejlevnější hodiny).
Záznam OTE – cena 1. nejlevnější hodiny
Analogový záznam – cena 1. nejlevnější hodiny
  • Vytvořte spínání v době 1. nejlevnější hodiny (binární vstup):
  • Eaton Type: IN BIN – Binary
  • Type: Direct
  • Output: OTE
  • Type: Lowest – switch

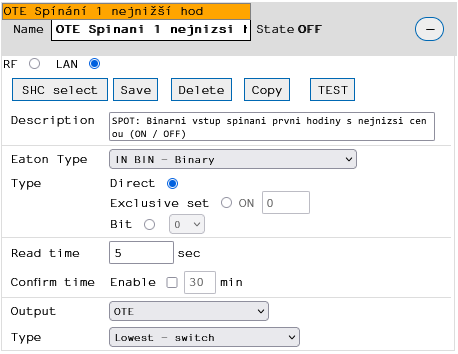

Záznam OTE – spínání nejlevnější hodiny
Binární záznam – spínání v 1. nejlevnější hodině
  • Vytvořili jsme:
    • analog – číslo 1. nejlevnější hodiny (1–24, hodina 1 = 00:00–01:00),
    • analog – cena 1. nejlevnější hodiny (Kč/MWh),
    • binár – spínání 1. nejlevnější hodiny (ON/OFF).
  • Stejně vytvořte záznamy pro:
    • 2. nejlevnější hodinu (číslo, cena, spínání),
    • 1. nejdražší hodinu (číslo, cena, spínání),
    • 2. nejdražší hodinu (číslo, cena, spínání),
    • cenu aktuální hodiny (Kč/MWh).

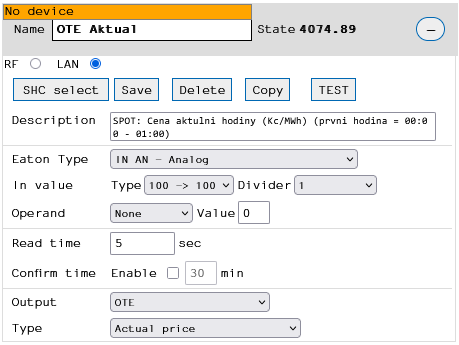

Záznam OTE – aktuální hodina (analogová cena)
Analogový záznam – cena aktuální hodiny

Každý záznam pak přiřaďte ve Smart Manageru přes tlačítko SHC Select ke správnému virtuálnímu markeru.

Smart Manager – nastavení virtuálních markerů, zón a přiřazení

  • Ve Smart Manageru » Systém / Zařízení vytvořte virtuální markery (Nový marker).
  • Typy markerů:
    • Marker Binární vstup – detekce ON/OFF z CB02,
    • Marker Binární výstup – spínání zařízení přes CB02,
    • Marker Analogový vstup – načítání hodnot (např. ceny, teploty),
    • Marker Analogový výstup – plynulé řízení (DALI, výkon, ventily).

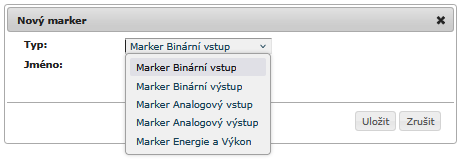

Přehled virtuálních markerů ve Smart Manageru
Přehled virtuálních markerů ve Smart Manageru

Pro záznam „OTE číslo 1 nejnižší hod“ vytvořte Marker Analogový vstup (např. „Virtual AN IN“), uložte, poté přejmenujte „Jméno“ na „OTE číslo 1 nejnižší hod“ a nastavte jednotku „hod“.

Vytvoření virtuálního analogového vstupu
Vytvoření analogového markeru
Přejmenování markeru a doplnění jednotek
Přejmenování + jednotka „hod“

Stejně vytvořte marker pro cenu 1. nejlevnější hodiny (jednotka „Kč/MWh“).

Marker pro cenu nejlevnější hodiny
Analogový marker – cena (Kč/MWh)

Pro spínání v době 1. nejlevnější hodiny vytvořte Marker Binární vstup (např. „Virtual BIN IN“), přejmenujte jej na „OTE Spínání 1 nejnižší hod“ a nastavte štítky stavů „ON“/„OFF“.

Marker binárního vstupu pro spínání nejlevnější hodiny
Binární marker – spínání v 1. nejlevnější hodině

Vytvořte obdobné markery pro 2. nejlevnější, 1. nejdražší, 2. nejdražší a aktuální hodinu.

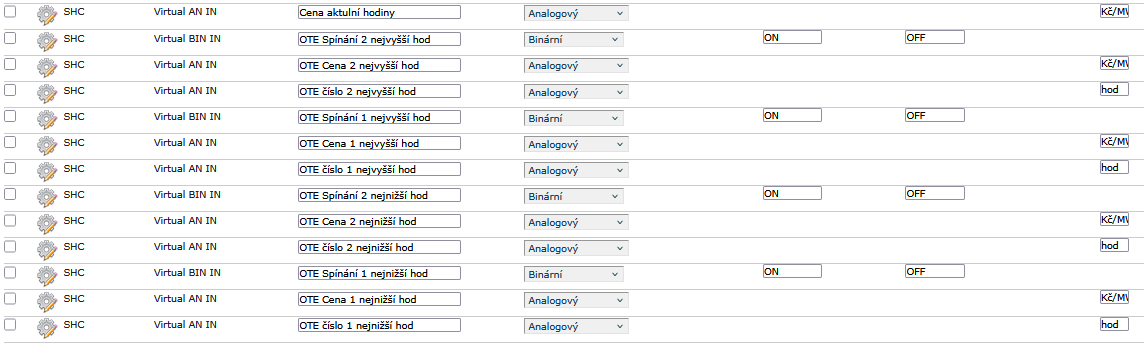

Kompletní sada markerů pro OTE
Komplet markerů pro OTE
  • Ve Systém / Zóny vytvořte zóny „CB02“ a „OTE“. Do „CB02“ dejte všechny markery z integrací (OTE, TČ, VZT, klimatizace, FVE…), do „OTE“ jen markery OTE.
  • V Pokročilé / Funkce aktivujte pro obě zóny „Ovládání a stavy“ a „Makra“.
  • Na kartě Diagnostika spusťte „Zkontroluj konfiguraci“, opravte případné chyby a následně „Restartovat systém“.
  • Po restartu znovu ověřte konfiguraci (bez chyb).
  • V CB02 proveďte restart, na záložce Main klikněte na Expand All a u každého záznamu použijte SHC Select pro přiřazení odpovídajícího markeru.

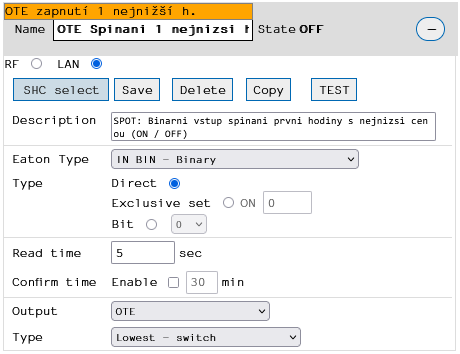

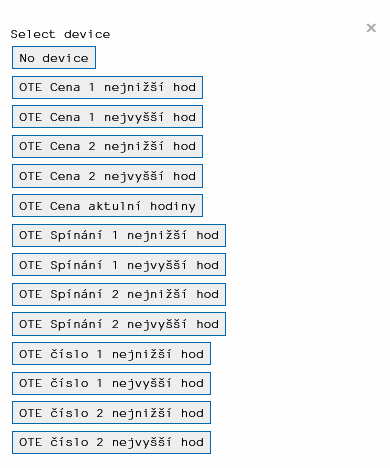

Výběr virtuálního markeru přes SHC Select
Výběr markeru přes „SHC Select“
Přiřazený marker v hlavičce záznamu
Přiřazený marker v hlavičce záznamu
Záznam pro číslo 1. nejlevnější hodiny Záznam pro cenu 1. nejlevnější hodiny Záznam pro spínání v 1. nejlevnější hodině
Záznamy pro 1. nejlevnější hodinu – číslo, cena, spínání

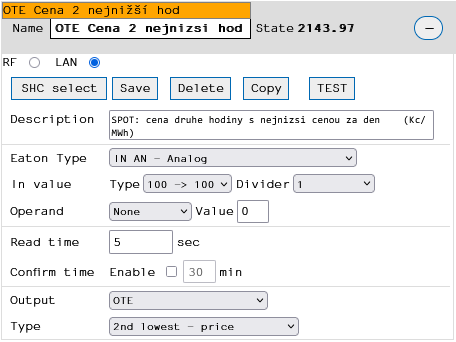

Záznam pro číslo 2. nejlevnější hodiny Záznam pro cenu 2. nejlevnější hodiny Záznam pro spínání ve 2. nejlevnější hodině
Záznamy pro 2. nejlevnější hodinu – číslo, cena, spínání

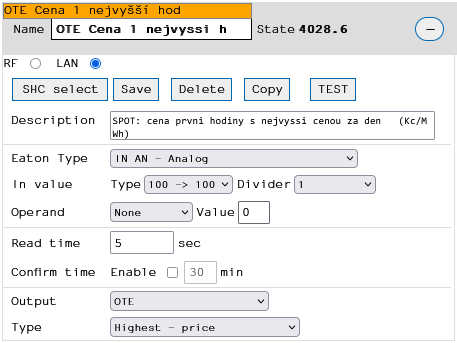

Záznam pro číslo 1. nejdražší hodiny Záznam pro cenu 1. nejdražší hodiny Záznam pro spínání v 1. nejdražší hodině
Záznamy pro 1. nejdražší hodinu – číslo, cena, spínání

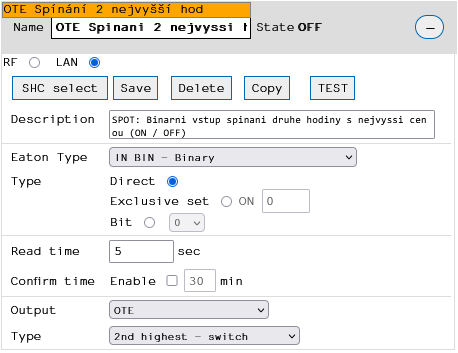

Záznam pro číslo 2. nejdražší hodiny Záznam pro cenu 2. nejdražší hodiny Záznam pro spínání ve 2. nejdražší hodině
Záznamy pro 2. nejdražší hodinu – číslo, cena, spínání
Záznam s cenou aktuální hodiny
Analogový záznam – cena aktuální hodiny

Ve webové/mobilní aplikaci pak uvidíte přehled hodnot a přepínačů; makra využijte pro automatické spouštění spotřebičů za zvolených podmínek.

Zobrazení OTE hodnot a spínání ve Smart Manager aplikaci
Hodnoty OTE a spínání ve Smart Manager aplikaci
