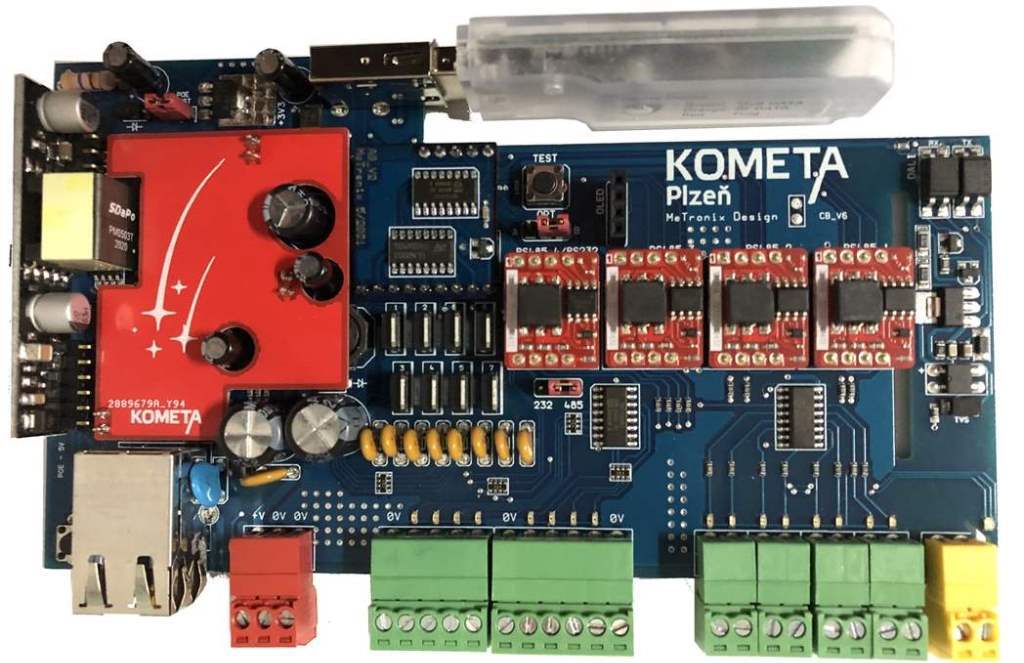

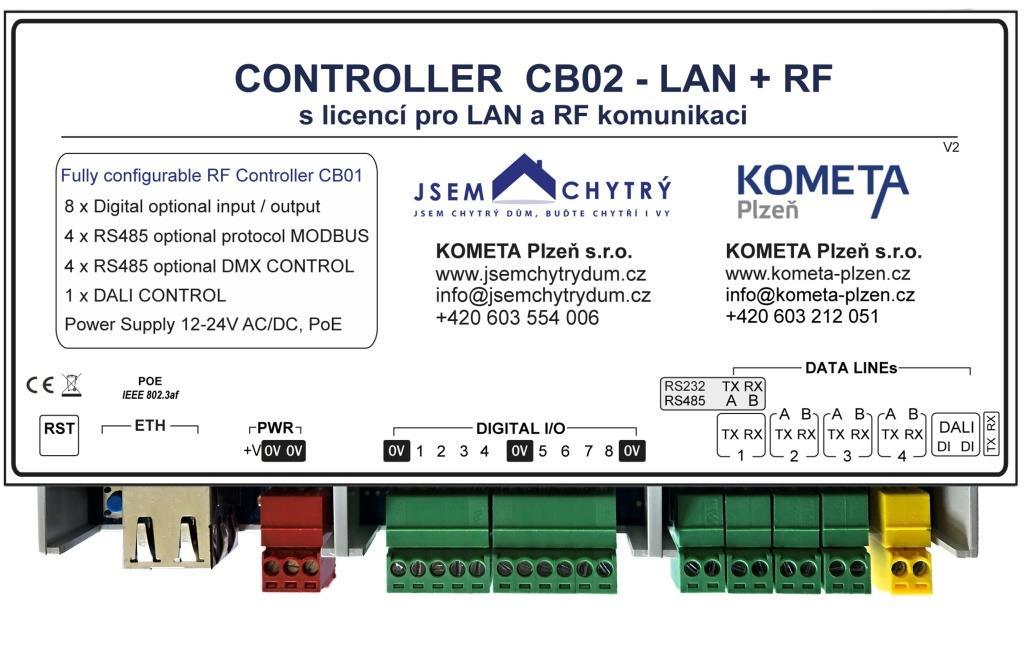

Controller CB02

Centrální řízení chytré budovy

Propojte xComfort, Home Assistant, Modbus, DALI a další technologie v jednom lokálním controlleru.

Controller CB02 – centrální integrace technologií budovy

Controller CB02 propojuje systém EATON xComfort s technologiemi dalších výrobců, Home Assistantem a ekosystémy Google a Apple.

Umožňuje obousměrnou komunikaci, automatizaci a jednotné řízení technologií prostřednictvím lokální sítě.

Jedno řízení pro celý objekt

Tepelná čerpadla, klimatizace, rekuperace, fotovoltaika, nabíjení elektromobilů i osvětlení mohou spolupracovat v jednom systému.

V této části projdeme

  1. Účel použití
  2. Hlavní funkce
  3. Integrace
  4. Novinky v integracích
  5. Hlavní přednosti
  6. Co lze integrovat
  7. Co ještě nabízíme
  8. Příklad integrace fotovoltaiky SOLAX
  9. Příklad integrace do Home Assistantu

Účel použití

Toto multifunkční zařízení slouží k připojení technologií jiných výrobců k systému chytré elektroinstalace EATON xComfort. Připojením a naprogramováním se funkce těchto technologií (tepelná čerpadla, klimatizace, rekuperace, fotovoltaické systémy, dobíjecí stanice apod.) integrují do xComfortu a následně do Home Assistant i domácností společností Google a Apple.

Hlavní funkce

Produkt z našeho vývoje slouží k integraci jiných systémů do EATON xComfort a následně do Home Assistant a ekosystémů Google a Apple. Je důležité, aby byly všechny technologie řízené jedním systémem. Proč?

  1. Jednodušší ovládání: Jedno rozhraní (v konečném důsledku zabezpečené cloudové rozhraní Google/Apple) pro správu všech technologií – TČ, rekuperace, klimatizace, FVE, nabíječky, osvětlení, topení, kamery, zámky, spotřebiče atd.
  2. Lepší integrace: Propojené technologie mohou spolupracovat. Při alarmu se rozsvítí světla, rolety vyjedou, spustí se siréna a odešle se hlášení. U fotovoltaického systému lze při dosažení určitého nabití baterie automaticky zapnout bojler, vyhřívat bazén nebo spouštět energeticky náročnější spotřebiče (pračka, sušička).
  3. Automatizace: Centralizovaný systém umožní komplexní scény (např. „Odchod z domu“ vypne světla, sníží teplotu, zamkne dveře a aktivuje alarm) dle času, podmínek či geolokace.
  4. Vyšší efektivita: Optimalizace spotřeby energií díky koordinaci vytápění/chlazení/osvětlení přináší úspory i vyšší komfort.
  5. Bezpečnost: Synchronizované prvky zvyšují úroveň zabezpečení a zrychlují reakci na události.
  6. Správa dat: Centrální sběr a analýza dat pomůže pochopit spotřebu a odhalit potenciál úspor.
  7. Rozšiřitelnost: Připravená platforma usnadňuje přidávání nových technologií bez složitého nastavování samostatných systémů.

Controller CB02 tedy slouží k integraci zařízení jiných výrobců do systému EATON xComfort a následně do Home Assistant a domácností Google a Apple. Integrace probíhá oboustranným převodem komunikace mezi xComfortem a protokoly MODBUS. K dispozici jsou 4 plně konfigurovatelné linky s nastavením přes webové rozhraní. CB02 tak může obousměrně komunikovat s jakýmkoli zařízením s uvedenými rozhraními (TČ, klimatizace, rekuperace, FVE, dobíjecí stanice elektromobilů, kotle, zabezpečovací systémy apod.).
Controller CB02 dále umožňuje ovládat zařízení DMX, DALI, relé EATON easyE4 a má 8 konfigurovatelných vstupů/výstupů. Podporuje hudební systém SONOS a pro plnou automatizaci ovládání hotelových pokojů a apartmánů je integrován hotelový a restaurační informační systém AGNIS. Nově jsme integrovali i spotový trh elektrické energie (OTE).

Integrace

  • Ovládání zařízení třetích stran protokolem MODBUS (4 linky, každá až 64 zařízení)
  • Rekuperační a vzduchotechnické jednotky
  • Tepelná čerpadla a klimatizační jednotky
  • Fotovoltaické elektrárny a dobíjecí stanice elektromobilů
  • Plynové a elektrické kotle
  • Zabezpečovací systémy
  • Relé EATON easyE4
  • Osvětlení systému DALI (1 linka až 32 zařízení)
  • S předřadníkem DALI všechna svítidla a LED pásky – jednobarevné, RGB, RGBW
  • S předřadníkem DALI s podporou DT8 chromatické LED (RGB+CCT, CCT)
  • Jeden výstup pro řízení až 32 zařízení, možnost rozšíření na více výstupů
  • Osvětlení systému DMX
  • Hudební systém SONOS
  • Hotelový a restaurační informační systém AGNIS
  • Řešení trhu spotové energie OTE
  • 8 digitálních I/O konfigurovatelných vstupů/výstupů
  • Podpora GSM pager a dalších zařízení ovládaných bezpotenciálově

Novinky v integracích

Aktuálně dostupné integrace
  • Dostupná vlastní plná integrace do systému Eaton xComfort Bridge
  • Dostupná vlastní plná integrace do systému Home Assistant

Hlavní přednosti

  • Aktualizace firmware na základě požadavků – integrace nových zařízení
  • Volba AUTO DHCP nebo pevné IP, možnost volby portu
  • Restart, reset IP a portu, reset hesla uživatele
  • Kompletní reset do výrobního nastavení
  • Záloha konfigurace a záznamů
  • Obnova konfigurace a záznamů; přihrávání dalších záznamů ke stávajícím
  • Upgrade firmware přes internet
  • Detekce funkčnosti výstupů – LED diody
  • Detekce funkčnosti systému – LED dioda
  • Možnost vzdáleného restartu
  • Napájení 12–24 V AC/DC nebo PoE IEEE 802.3af (min. 44 V DC a 350 mA)
  • Obousměrná komunikace (řízení, teploty, stavy, události)
  • Možnost vytvoření až 99 záznamů

Co lze integrovat

Je možné integrovat jakékoli zařízení komunikující standardním protokolem MODBUS. Důležité je mít k dispozici dokumentaci k protokolu daného zařízení. Lze integrovat tepelná čerpadla, klimatizace, rekuperace, fotovoltaiky a další technologie na MODBUS TCP nebo MODBUS RS-485. Dále lze integrovat řízení osvětlení DALI a DMX. Konfigurace připojených zařízení se provádí ve webovém rozhraní Controlleru CB02, který následně komunikuje po LAN přímo s řídicí jednotkou Smart Manager a se systémem Home Assistant.

Co ještě nabízíme

Podpora od návrhu po realizaci
  • Zaškolení montážních firem a partnerů v rámci školení systému EATON xComfort
  • Plnou technickou podporu
  • Možnost programování a integrace vzdáleně nebo na klíč
  • Integrace do systému EATON xComfort Bridge
  • Integrace do systému Home Assistant
  • Integrace a vzdálený přístup pro domácnosti Google a Apple

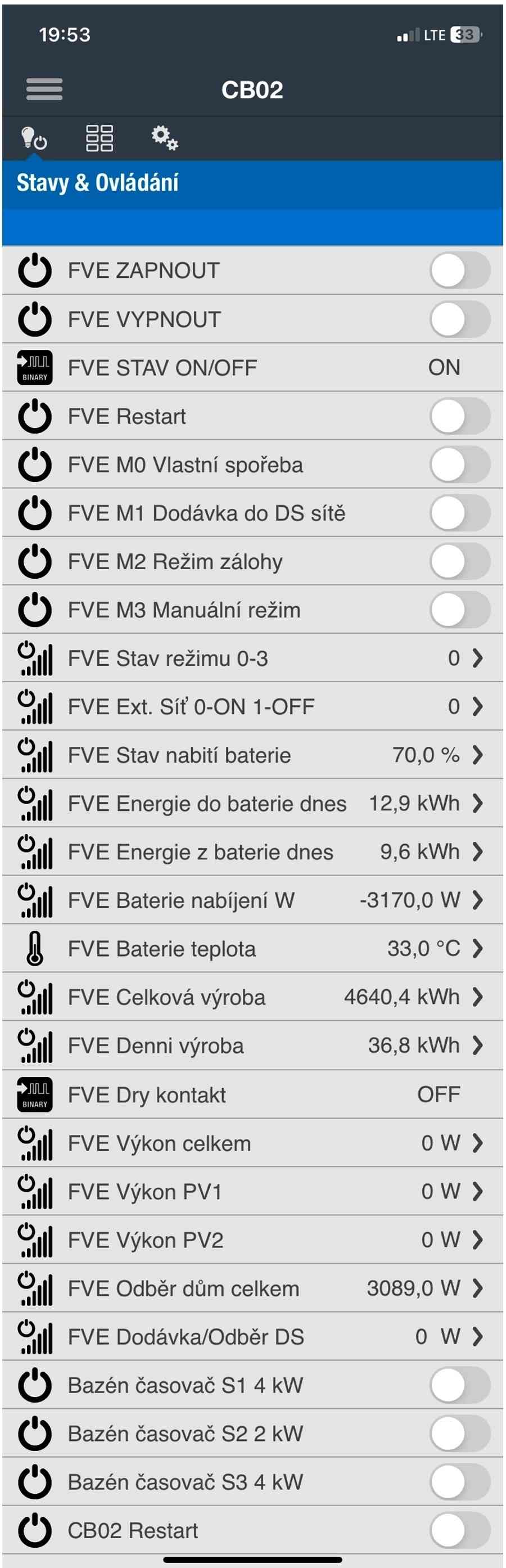

Příklad integrace fotovoltaiky SOLAX do systému xComfort se Smart Managerem

Schéma integrace fotovoltaiky SOLAX do systému xComfort se Smart Managerem

Příklad integrace do systému Home Assistant

Home Assistant – hlavní strana

Home Assistant – hlavní přehled

Home Assistant – xComfort Bridge

Home Assistant – integrace xComfort Bridge

Home Assistant – Controller CB02

Home Assistant – integrační karta Controller CB02

Home Assistant – nabíječky pro elektromobily

Home Assistant – přehled nabíječek elektromobilů

Home Assistant – hudební systém SONOS

Home Assistant – integrace hudebního systému SONOS
