Controller CB02

Centrální řízení chytré budovy

Propojte xComfort, Home Assistant, Modbus, DALI a další technologie v jednom lokálním controlleru.

Controller CB02 - WEB rozhraní

Technické informace, možnosti integrace a praktické postupy pro zařízení Controller CB02.

V této části projdeme

  1. Webové rozhraní CB02
  2. Hlavní menu a statusy
  3. Main (záznamy)
  4. Configuration (síť)
  5. Users (uživatelé)
  6. Firmware (aktualizace)
  7. Backup & Restore
  8. Licences
  9. Connections (SHC & Bridge)
  10. Agnis
  11. OTE (spotový trh)
  12. Toolkits (skener linek)

Webové rozhraní zařízení Controller CB02 – LAN, Controller CB02 – LAN + RF

Hlavní menu a statusy

Hlavní menu

Hlavní menu Controlleru CB02
Hlavní menu Controlleru CB02

Statusy

Panel statusů Controlleru CB02
Panel statusů Controlleru CB02

Main (záznamy)

  • Stránka se záznamy Controlleru CB02
  • Vytváření a modifikace záznamů pro komunikaci
  • Úprava řazení metodou drag & drop
  • Rozbalit / sbalit všechny záznamy (Expand All / Collapse All)
  • Přidávání záznamů (Add new entry)
  • Mazání záznamů (tlačítko Delete v daném záznamu)

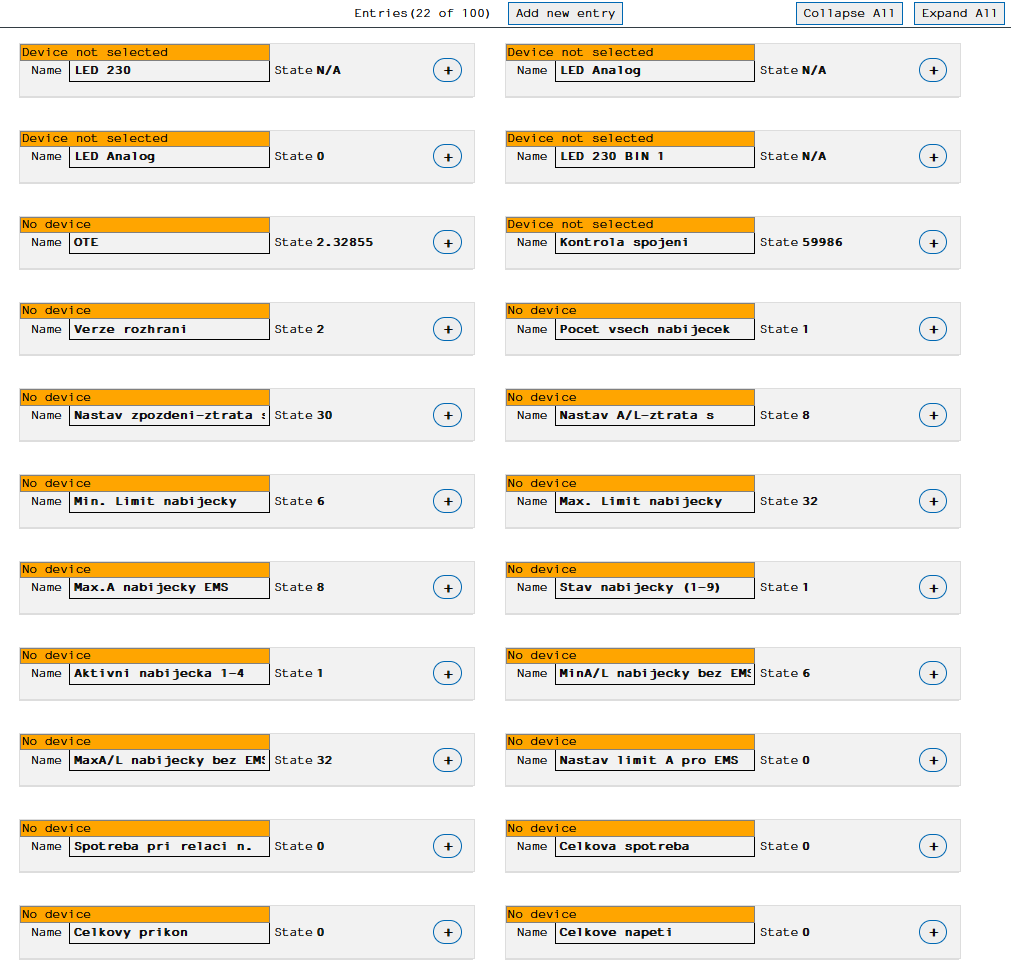

Seznam a editace záznamů v Controlleru CB02
Seznam a editace záznamů

Configuration (síť)

  • Konfigurace sítě Controlleru CB02
    • Přidělení IP adresy přes DHCP
    • Ruční nastavení IP adresy
    • Změna portu webového rozhraní
  • Status MAC adresy
  • Vzdálený restart pomocí RF datového bodu (Remote restart DP)
  • Vzdálený restart pomocí virtuálního zařízení v SHC

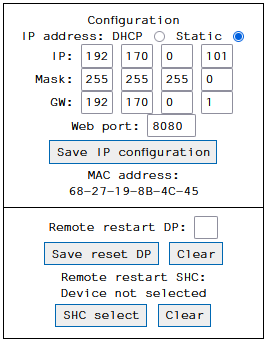

Nastavení sítě Controlleru CB02
Nastavení sítě (DHCP / statická IP / port)

Users (uživatelé)

  • Změna administrátorského hesla
  • Změna uživatelského hesla

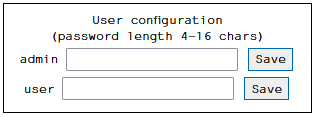

Správa uživatelů Controlleru CB02
Správa uživatelů (Users)

Firmware (aktualizace)

  • Aktualizace firmware (pouze v administrátorském rozhraní)

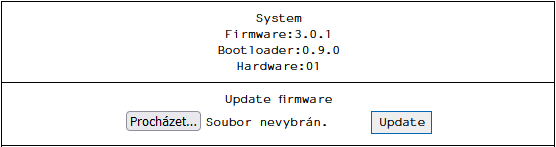

Obrazovka aktualizace firmware Controlleru CB02
Update firmware

Backup & Restore

  • Import kompletní zálohy s volbou Erase all before import (vymaže stávající záznamy)
  • Import kompletní zálohy bez volby Erase all before import (přidá k existujícím záznamům)
  • Import samostatných záznamů s/bez volby Erase all before import
  • Export pouze záznamů (Export entries only)
  • Export kompletní konfigurace včetně záznamů (Export ALL)
  • Factory reset (vymazání všech záznamů, DHCP, port 80)
  • Restart Controlleru CB02
Zálohování, obnova a reset Controlleru CB02
Zálohování, obnova, export a reset

Licences

Licence zůstávají aktivní i po Factory reset.

  • Hotelový a restaurační informační systém Agnis
  • Hudební systém SONOS
  • Integrace spotového trhu OTE
Správa licencí Controlleru CB02
Správa licencí

Connections (Smart Manager & Bridge)

Smart Manager (SHC)

  • IP adresa
  • Uživatelské jméno
  • Heslo
  • Výběr načítané zóny
  • Četnost komunikace s SHC (1–120 s, doporučeno 3 s)
  • Uložení konfigurace

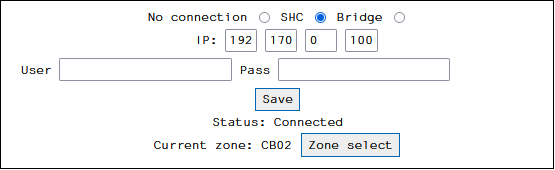

Obrazovka nastavení připojení k SHC v Controlleru CB02
Připojení ke Smart Manageru (SHC)

Bridge

  • IP adresa
  • Uživatelské jméno
  • Heslo
  • Uložení konfigurace

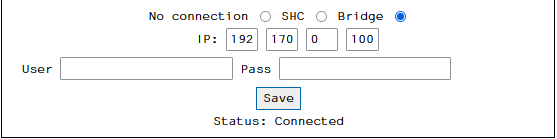

Nastavení připojení k xComfort Bridge v Controlleru CB02
Připojení k xComfort Bridge

Agnis

Agnis (vyžaduje aktivovanou licenci)

  • Definice cesty k souboru na FTP serveru
  • Uživatelské jméno a heslo
  • Status data a času / posledního načtení
  • Po načtení:
    • Kompletní seznam pokojů/apartmánů
    • Výběr propojení se Smart Managerem
    • Časy příjezdu/odjezdu hosta a přípravy pokoje

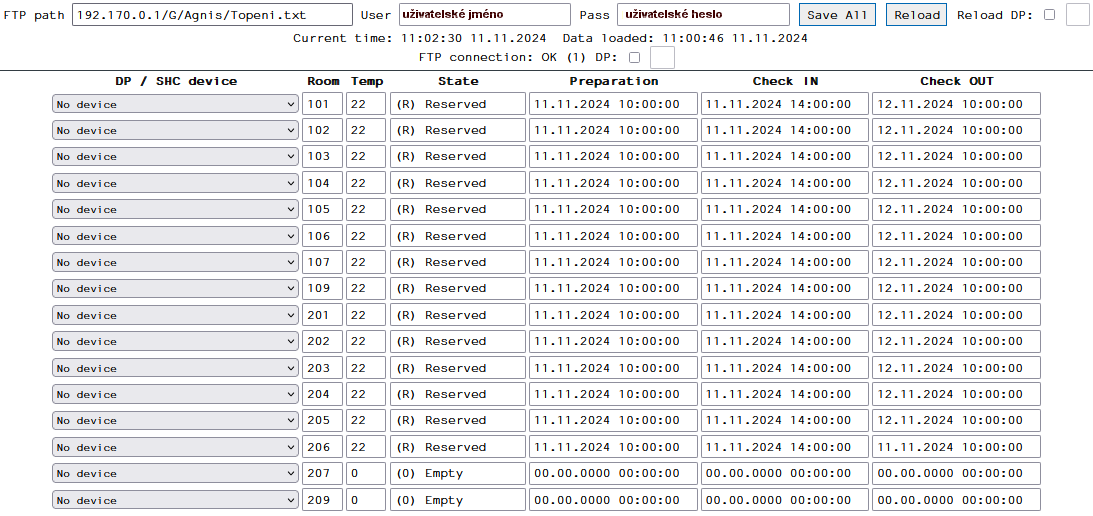

Konfigurace integrace Agnis v Controlleru CB02
Konfigurace integrace Agnis

OTE (spotový trh)

OTE (vyžaduje aktivovanou licenci)

  • Tabulka 24 záznamů ceny spotové energie v Kč/MWh (z OTE)
  • Status data a času / posledního načtení
  • Výběr:
    • Přepínání načítání dat z OTE (60 minut nebo 15 minut)
    • Záznam ceny v aktuálním časovém úseku
    • První nejlevnější časový úsek (číslo, cena, spínací funkce)
    • Druhý nejlevnější časový úsek (číslo, cena, spínací funkce)
    • První nejdražší časový úsek (číslo, cena, spínací funkce)
    • Druhý nejdražší časový úsek (číslo, cena, spínací funkce)
  • Na základě aktuální ceny v časovém úseku a příslušné podmínky lze automatizovat funkce
Zobrazení cen OTE v Controlleru CB02 - 15 nebo 60 minut
OTE – přepínání na 60minutový a 15minutový interval načítání

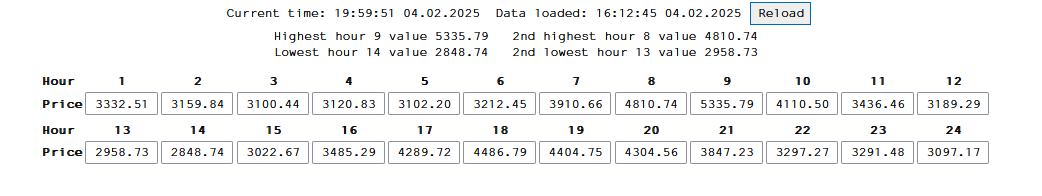

Zobrazení cen po 60 minutách OTE v Controlleru CB02
OTE – načtení hodnot OTE s 60minutovým intervalem
Zobrazení cen po 15 minutách OTE v Controlleru CB02
OTE – načtení hodnot OTE s 15minutovým intervalem

Toolkits (skener linek)

  • Skener linky DALI
  • Skener linek 1–4 MODBUS RTU
  • Skener MODBUS TCP/IP
Nástroje – skener DALI v Controlleru CB02
Nástroje – skener MODBUS RS-485 v Controlleru CB02
Nástroje – skener MODBUS TCP/IP v Controlleru CB02
