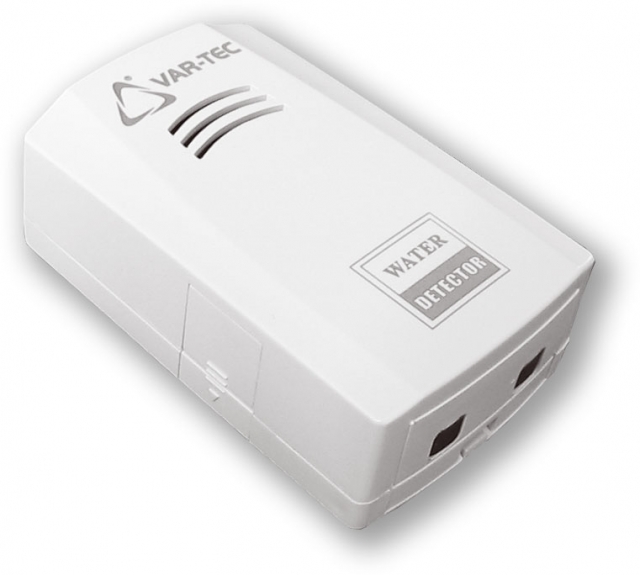

 Detektor zaplavení vnitřní | WLD38R - Použití

Detektor zaplavení vnitřní s akustickým a reléovým výstupem se používá ke zjištění přítomnosti vody - zaplavení určitých prostor.

Detektor zaplavení vnitřní | WLD38R - Základní informace

Detektor zaplavení vnitřní, akustický a reléový výstup, napájení 10,5 - 14 V - typ WLD38R. Detekce záplavy je umístěna ve spodní výsuvné části, ve které jsou dvě kovové plošky. Detektor zaplavení je používán zejména v místech, kde hrozí nebezpečí zatopení nebo úniku vody - sklepy, koupelny, WC, garáže atd… Při instalaci lze oddělit detekční kontakty od vyhodnocovací elektroniky, aby voda nezpůsobila poškození elektronické části detektoru. Po detekci zatopení je výstupní relé sepnuto a tato informacxe je předána jako poplachová zpráva a zároveň je aktivována vnitřní siréna detektoru pro místní výstrahu. Pro začlenění do RF systému je potřeba použít binární bateriový vstup (CBEU-02/02) v módu M2.

Související produkt: RF Dvojité binární vstupy 2x bezpotenciálový kontakt, baterie 3 V - typ CBEU-02/02

• detekce vody: čistá, znečistěná, kalová, zaplavení ve spodní výsuvné části
• přívodní kabel k senzoru: 150 cm
• externí napájecí napětí: 10,5 - 14 V=
• proudový odběr: 5 mA, max. 30 mA
• výstup siréna: 85 dB/1 m
• reléový výstup s kontaktem: NC/NO, 24 V=, 1 A
• začlenění senzoru do RF systému pomocí CBEU-02/02 v módu M2
• barva krytu: bílá
