LED ovladač RGBW300 pro řízení RGBW LED pásků řídícím napětím 0 - 10 V.

Použití

Řídící jednotka RGBW300 V2 je určena pro regulaci jasu LED pásků RGB nebo RGBW řídícím napětím 0 10V. V případě použití pouze pásku RGB je možno pásek W (bílý) použít odděleně. RGBW300 V2 podporuje předchozí verzi Analogových aktorů CAEE 01/01 a také novou verzi Analogových aktorů CAEE 01/01 označených logem ESM EATON xComfort.

Základní informace

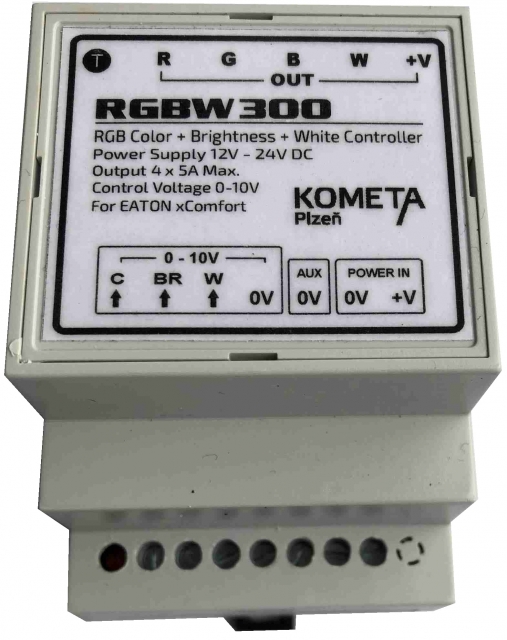

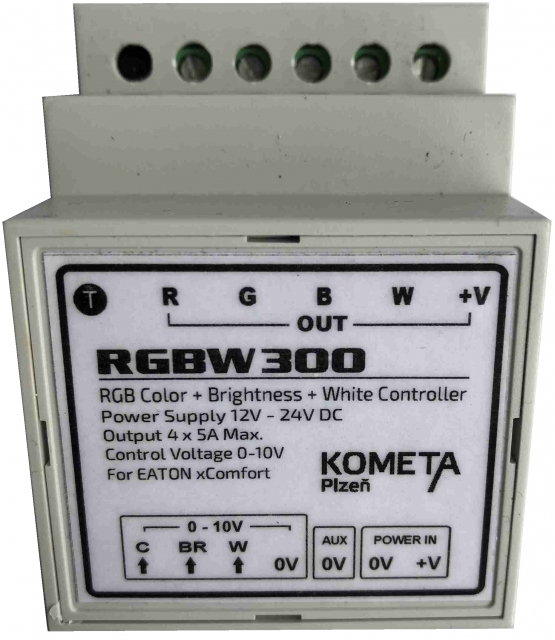

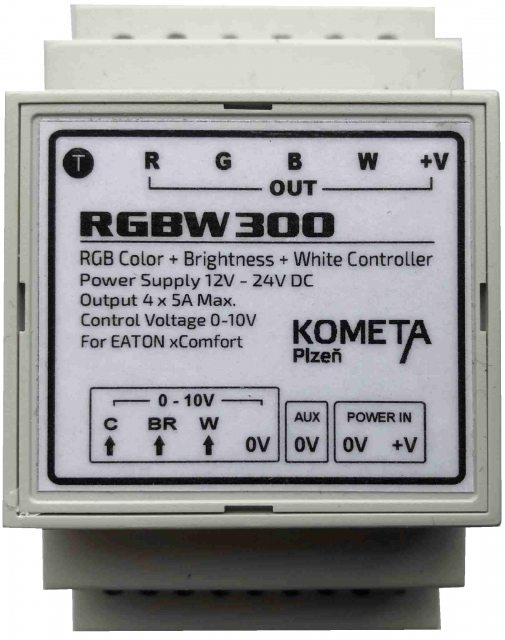

Řídící jednotka RGBW300 V2 - typ RGBW300 V2

LED ovladač RGBW300 - Technické údaje

Napájecí napětí: 12 - 24 V DC

Maximální proud jednoho kanálu: 5A

Počet výstupů: 4 (4 x 5A)

Rozměry: 66 x6 67 x 90

LED indikátor:

Indikační LED zobrazuje 2 provozní stavy:

• LED bliká žádný výstup není aktivní
• LED trvale svítí kterýkoliv výstup je aktivní
• Při zapnutí LED blikne 1 x nebo 2x viz níže

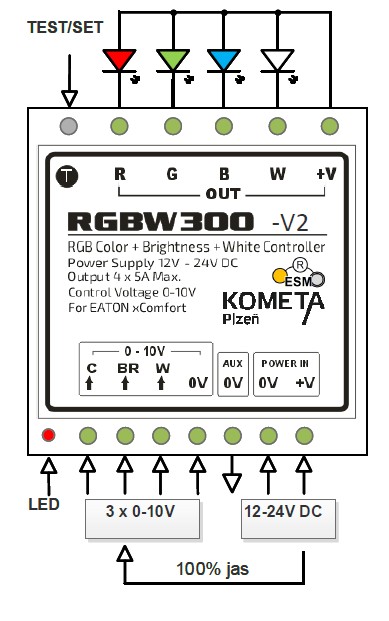

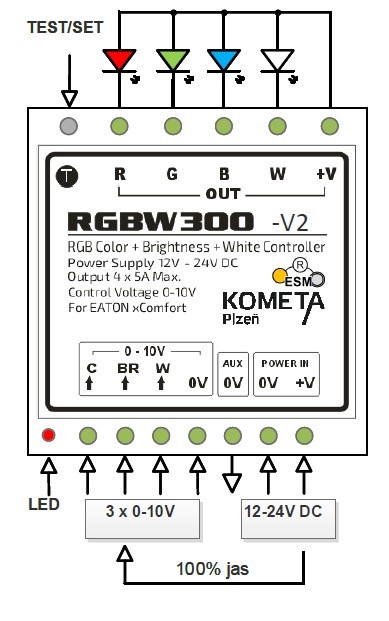

Tlačítko T TEST / SET

• Pokud je připojeno napájecí napětí, stisknutím tlačítka TEST/SET se aktivují všechny výstupy a tedy se LED pásky rozsvítí na 100% vhodné při instalaci.
• Pokud není připojeno napájecí napětí, stisknutím tlačítka TEST/SET a připojením napájecího napětí se přepne podpora ovládání analogového aktoru CAEE 01/01 ze starší verze na novější verzi označenou logem ESM a naopak

O vládání se přepíná střídavě.

• LED blikne 1 x pro ovládání nových analogových aktorů s Logem ESM
• LED blikne 2 x pro ovládni s Starších analogových aktorů bez Loga ESM.

Vstup C COLOR

• Nastavuje barvu na RGB LED pásku. Od červené do bílé. 0V červená, 10V bílá

Vstup BR BRIGHT

• Nastavuje se jas RGB LED pásku. Od 0 100%. Pokud není potřeba řídit jas RGB pásku, je možno prop o jit vstup BR s napájecím napětím pak bude jas pásku RGB na 100%.

Vstup W WHITE

• Nastavuje samostatně jas bílého pásku. Od 0 do 100%.

Výstup AUX

• Nevýkonový pomocný výstup 0V pro ovládání 0 - 10V!

Všechny svorky 0V jsou propojeny uvnitř RGBW300 V2 jednotky. Svorka AUX 0V je pouze pomocná a vždy se vztahuje pouze k + 0 10V. Nikdy na ni nedávejte napájení z hlavního zdroje! Svorky C, BR a W lze propojit s 12 24V. Příslušný kanál svorky propojené s napájecím napětím 12 24V bude rozsvícený na 100%, jako by na něm bylo řídící napětí 10V viz popis 100% jas.
