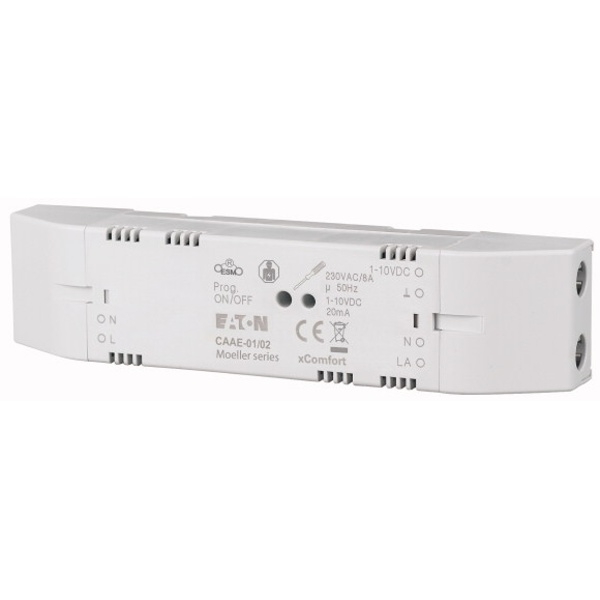

RF Analogový aktor 1-10V nebo 0-10V DC - napájení 230V AC | CAAE-01/02
RF analogový aktor Eaton xComfort je určen pro plynulé řízení zařízení pomocí analogového signálu 1–10 V DC. Slouží zejména k regulaci osvětlení, vytápění, ventilace a dalších technologií s analogovým vstupem. Aktor je napájen 230 V AC a defaultní nastavení výstupu je 1–10 V.

Co produkt nabízí
RF analogový aktor Eaton xComfort umožňuje plynulé řízení zařízení pomocí analogového signálu 1–10 V DC. Je určen především pro regulaci osvětlení, vytápění, chlazení, vzduchotechniky a dalších technologií s analogovým vstupem. Aktor je napájen ze sítě 230 V AC a je vybaven kombinací analogového i reléového výstupu.
Použití
Analogový aktor se používá pro řízení analogových předřadníků zářivek, stmívačů, směšovacích ventilů, regulátorů výkonu, ventilátorů a motorů řízených frekvenčními měniči. Uplatnění nachází také při regulaci vytápění a chlazení, řízení kotlů a vzduchotechnických jednotek.
Při požadavku na stmívání osvětlení vyšších výkonů (až do 3700 VA) lze aktor použít pro analogové řízení modulových stmívačů pomocí signálu 1–10 V. Defaultní nastavení výstupu je 1–10 V.
Základní informace
RF analogový aktor 1–10 V DC, napájení 230 V AC – typ CAAE-01/02.
- Plynulé řízení analogovým signálem 1–10 V DC
- Maximální zatížení analogového výstupu: 20 mA
- Možnost nastavení lineární nebo logaritmické charakteristiky
- Reléový výstup 8 A / 230 V AC (odporová zátěž)
- Max. výkon kapacitní zátěže: 400 VA
- Automatické sepnutí relé při aktivaci analogového řízení (lze deaktivovat v komfortním režimu)
- Elektronická ochrana při tepelném přetížení s automatickým návratem
Využití v systému xComfort
Aktor je plně integrován do systému Eaton xComfort a umožňuje kombinaci s dalšími prvky chytré instalace. Lze jej použít jak pro samostatné aplikace, tak jako součást komplexních automatizačních scénářů v oblasti osvětlení, vytápění, chlazení nebo řízení technologií.
